Вискозиметр Муни по ГОСТ 10722-76 МТ 204

Вискозиметр Муни по ГОСТ 10722-76 МТ 204
Артикул:
МТ-204
Ед. измерения:
шт
Есть в наличии
Количество:

Прибор предназначен для определения вязкости, перепада вязкости, способности к преждевременной вулканизации и эластического восстановления материала при деформации сдвига с заданной скоростью в соответствии со стандартами ГОСТ 10722-76, ГОСТ Р 54552–2011

Вискозиметр Муни состоит из приводимого во вращение мотором ротора, помещенного в цилиндрическую камеру, образованную двумя полуформами. В приборе поддерживаются заданные условия по температуре и усилию смыкания полуформ. С помощью вискозиметра Муни определяют влияние температуры и продолжительности испытания на вязкость каучуков. При необходимости измерения релаксации напряжения в образце вискозиметр оснащен устройством для быстрой остановки ротора и регистрации релаксации напряжения как функции времени.



Диапазон измерений вязкости, ед. Муни

10-200

Пределы допускаемой абсолютной погрешности вискозиметра, ед. Муни

±2,5

Дискретность отсчета показаний вискозиметра, ед. Муни

0,1

Скорость вращения ротора, об/мин

2,00±0,02

Диаметр ротора, мм

- большой ротор

- малый ротор

38,10±0,03

30,48±0,03

Диапазон рабочих температур, °С

50-200

Точность поддержания температуры, °С

±0,5

Диапазон времени измерения вязкости, мин

2-600

Пределы допускаемой абсолютной погрешности времени испытания, с

±1

Встроенная автокалибровка, производящаяся автоматически перед каждым испытанием



Габаритные размеры, мм, не более

-длина

-ширина

-высота

1380

870

710

Масса, кг, не более

180

Потребляемая мощность, Вт, не более

600

Напряжение питающей сети, В

220±10%

Частота, Гц

50±2

Диапазон температуры окружающего воздуха, °С

5-40

Диапазон относительной влажности, %, не более

95



Принцип работы. Метод испытаний разделяют на три этапа. Этап А – Измерение вязкости (вязкость по Муни) Вязкость по Муни измеряют с помощью металлического ротора (диска), погруженного в образец каучука, находящегося в жесткой цилиндрической полости, в которой поддерживаются определенное давление и температура, медленно вращающегося с постоянной скоростью (2,00±0,02) об/мин в одном направлении в течение определенного времени. Сопротивление, оказываемое каучуком этому вращению, вызывает возникновение крутящего момента на роторе, которое измеряют в условных единицах, называемых вязкостью по Муни образца. Этап В – Определение релаксации напряжения Релаксацию напряжения в образце определяют сразу же после измерения вязкости по Муни. В конце испытания для определения вязкости по Муни ротор мгновенно останавливают и регистрируют изменение крутящего момента как функцию времени. Этап С – Определение характеристик подвулканизации (Scorch-тест) Это метод измерения способности резиновой смеси к подвулканизации (преждевременной вулканизации). Вязкость резиновой смеси регистрируют во время ее нахождения внутри нагретых до заданной темературы полуформ. Промежутки времени, необходимые для превышения минимального значения вязкости на заданные величины, используют для измерения начала и скорости вулканизации. В результате измерения будут получены следующие данные:

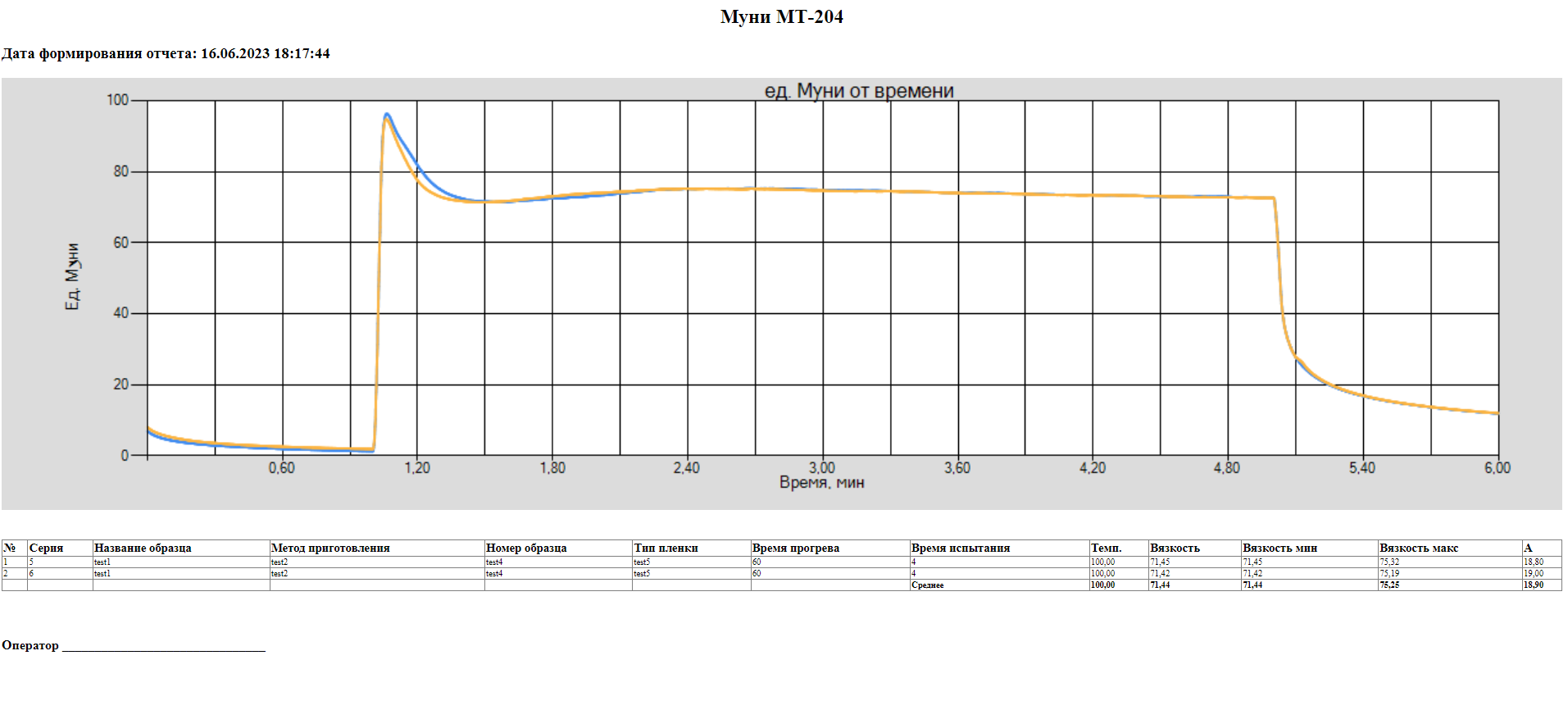

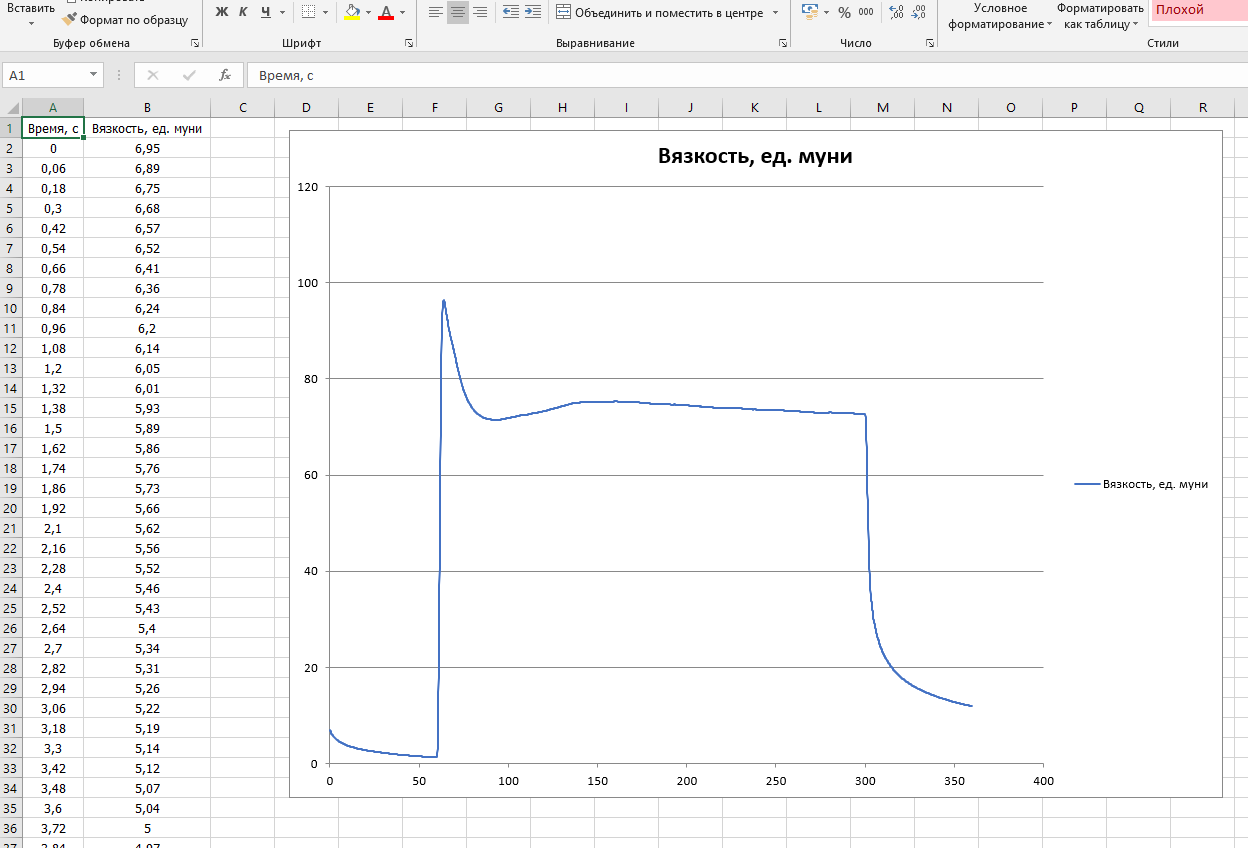

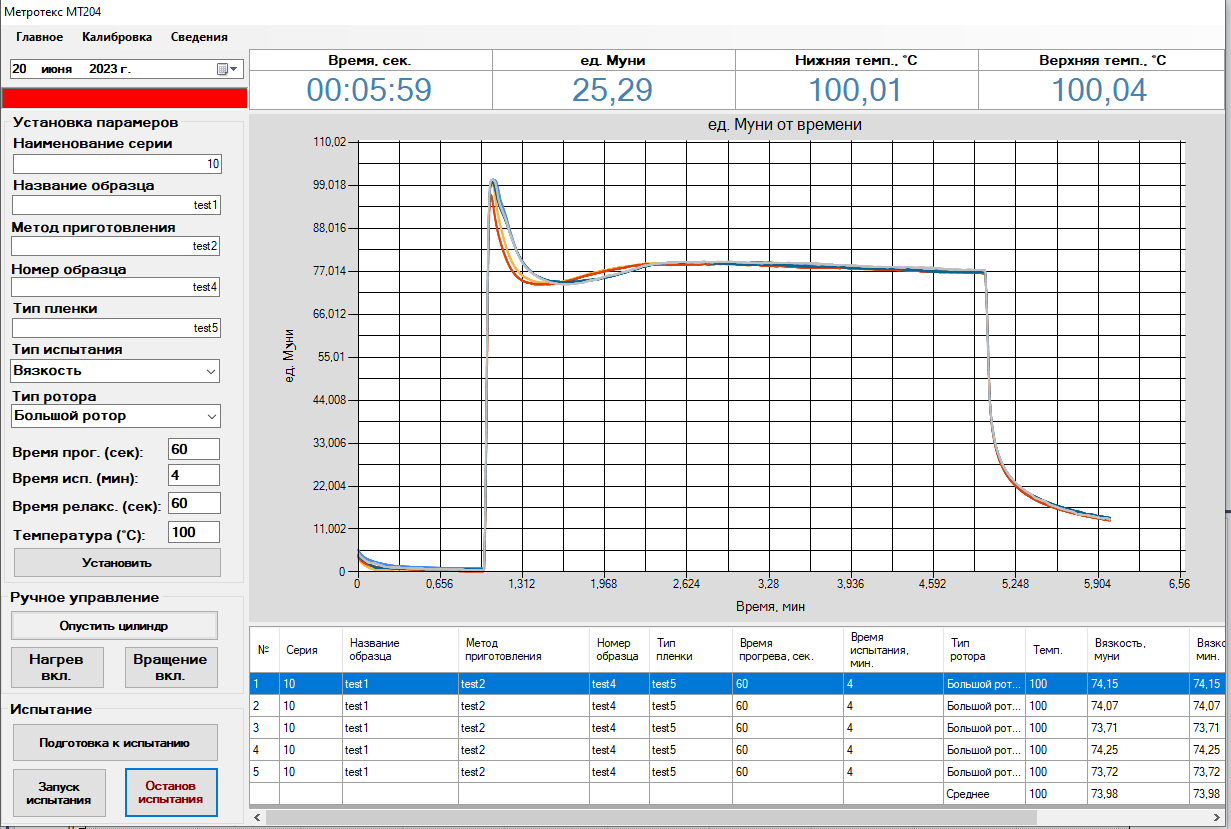

-Значение Муни (M(P+N):P – время разогрева (мин), N – время измерения (мин))

-T5, T35, Δt30 (малый ротор: T3, T18, Δt15)

-Температура верхней и нижней полуформы

-Дата и время измерения

-Прочее: значение релаксации, номер образца, оператор



Перейти на мобильную версию сайта
Да, перейти Остаться на основной версии
