Как происходит калибровка и поверка разрывной испытательной машины сериии МТ компании "Метротекс" с помощью образцового динамометра и лазерного рефрактометра

Производим измерение по двух основным величинам - усилие и деформация.

УСИЛИЕ

-Эталонный динамометр 2-го разряда (основная погрешность ± 0,12% и ± 0,24%  по ГОСТ 8.663-2009, ГОСТ Р 55223-2012) устанавливают в рабочее пространство машины и производят предварительное нагружение динамометра.
-Отсчетные   устройства   эталонного   динамометра   и   машины   (дисплей) устанавливают в нулевое или принятое за нулевое положение.
-Нагружают динамометр силой РМАХ , равной значению наибольшего предела измерений  динамометра  или  силоизмерителя  машины  (если  последний меньше).
-Выдерживают динамометр под действием силы, равной РМАХ, в течение 5-ти минут или осуществляют нагружение динамометра до РМАХ три раза.
-После    разгрузки    отсчётные    устройства    эталонного    динамометра    и силоизмерителя машины вновь устанавливают в нулевое положение.
-Определение     погрешности     силоизмерителя     машины.     Правильность показаний силоизмерителя машины проверяют сравнением этих показаний с показаниями эталонного динамометра.
-Производят ряд  нагружений  эталонного динамометра,  содержащий не менее    пяти    ступеней,    равномерно    распределённых    по    диапазону силоизмерителя машины. В это число должны входить наибольший и наименьший     пределы     измерений     силоизмерителя,     определяемые установленным датчиком. На каждой ступени производят отсчет Р по дисплею при достижении требуемой силы (действительное значение силы) по показаниям эталонного динамометра. Операцию повторяют три раза, применяя эталонный динамометр на сжатие или растяжение в зависимости от типа измерений, реализуемых на машине.
-Значение относительной погрешности δ0 не должно превышать ± 0,5 % или ± 1% в зависимости от заявленного значения указанного в технической документации для конкретного типа и  модификации машин.



ДЕФОРМАЦИЯ


Определение    абсолютной    погрешности    измерителя    перемещения    подвижной траверсы.

Последовательно задают перемещения Li подвижной траверсы со скоростями Vi; за интервалы времени Ti . Значения скорости и интервалы времени выбирают таким образом, чтобы соответствующие перемещения подвижного зажима (не менее трёх значений) были равномерно распределены по выбранному диапазону рабочего хода, а задаваемый интервал времени составлял бы не менее 1 минуты. При этом значение скорости задают с панели управления машины, а интервалы времени - секундомером.

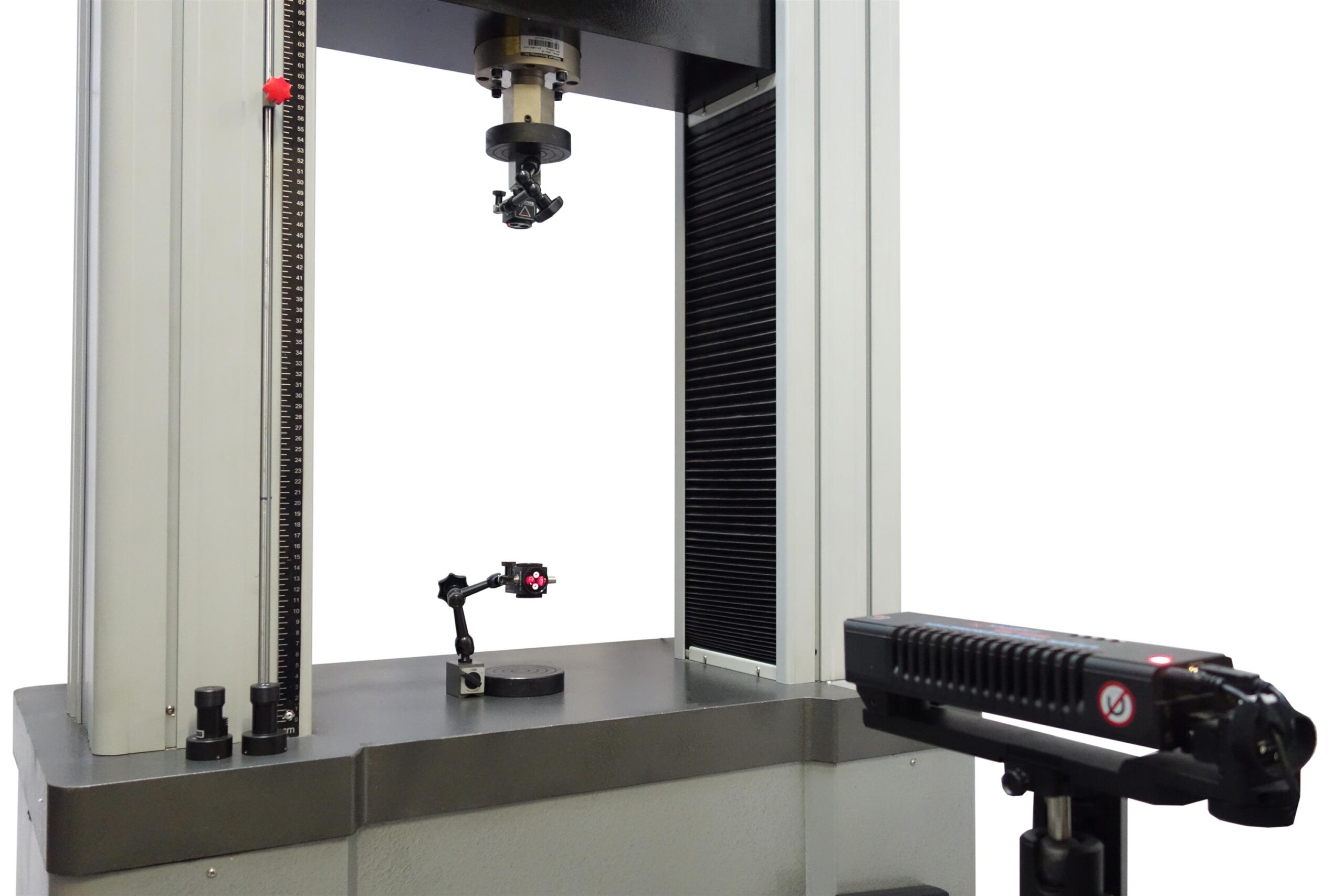

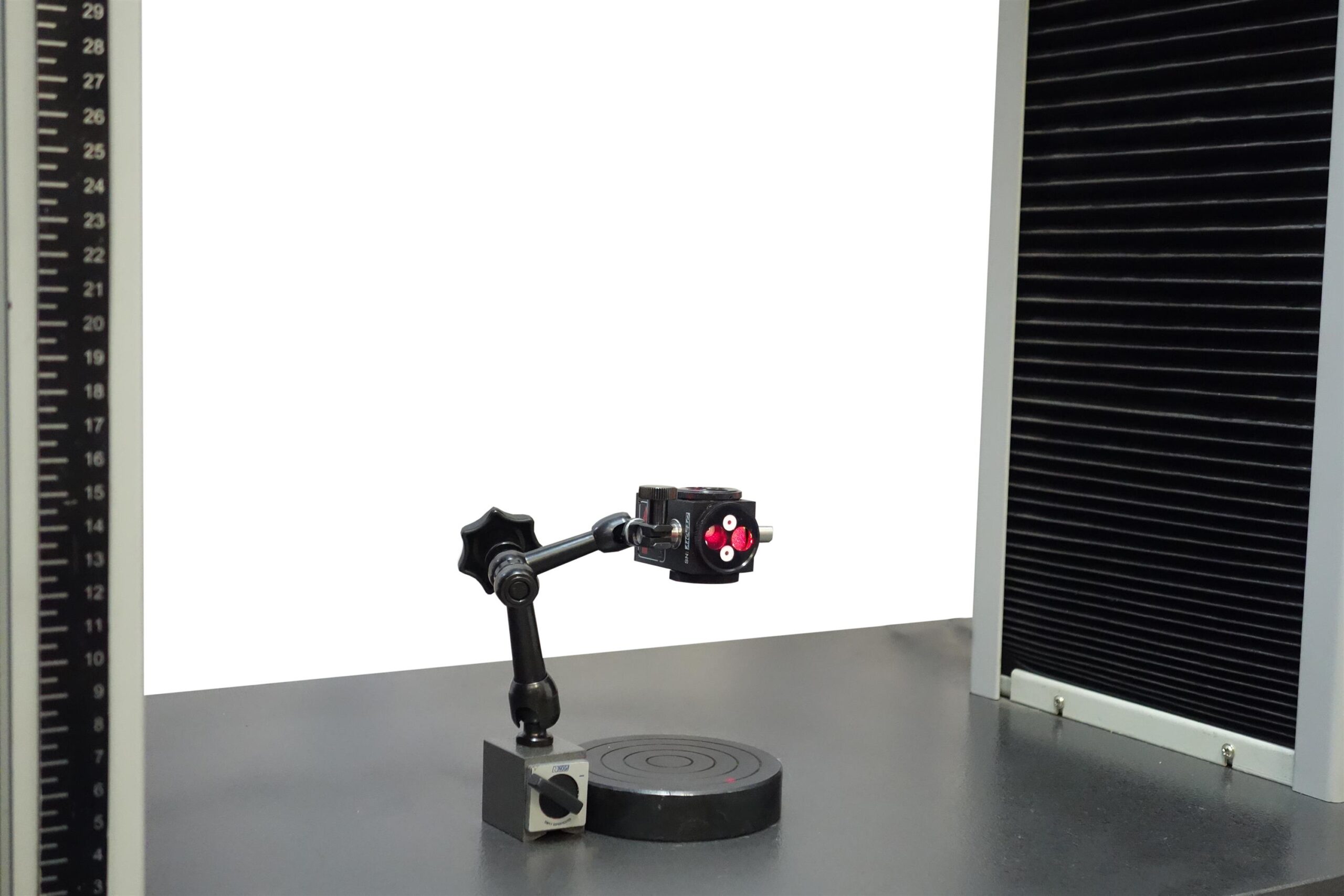

По истечении заданных интервалов времени при помощи лазерного интерферометра "Lasertex HPI-3D" измеряют   перемещения   подвижной  траверсы Xi ,   мм   и   записывают значения перемещений по дисплею Li , мм. Операцию повторяют 3 раза.

Предел допускаемой погрешности измерения перемещения подвижной траверсы (деформации (удлинения), мм, не более:

для машин группы 05
в диапазоне измерения, мм:
от 0,1 до 50                        ±0,015
свыше 50 до 300                  ±0,05
свыше 300                           ±0,1

для машин группы 01          ±0,1

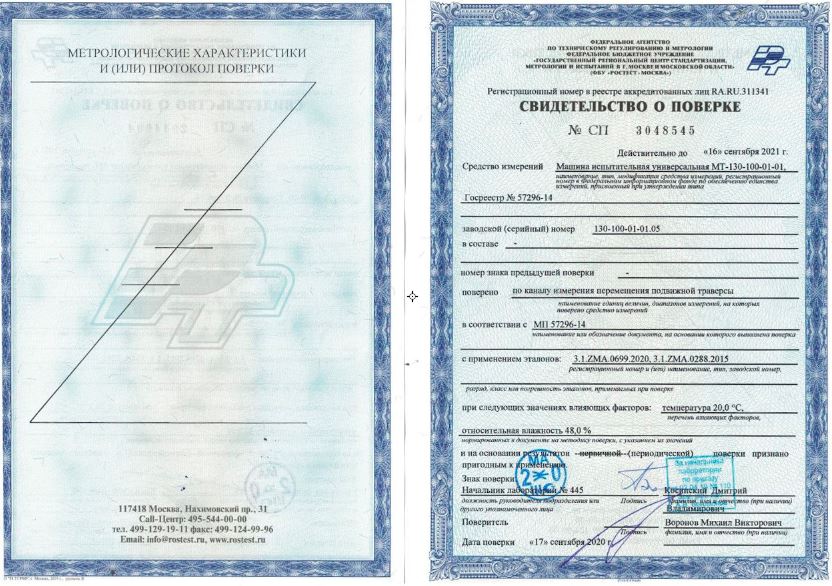

Образец Свидетельство о поверке:
