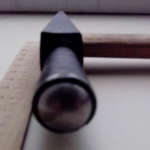

Молоток Физделя
Молоток системы Физделя — прибор для определения прочности бетона методом пластических деформаций.
Ударная часть молотка заканчивается стальным шариком диаметром 17,5 мм. По испытываемому бетону наносится серия ударов, в результате которых шарик вдавливается в него, и на его поверхности остаётся отпечаток. Между прочностью бетона и размером отпечатка существует зависимость, при помощи которой определяется приближённое значение предела прочности бетона. Для измерения отпечатков применяют лупу со шкалой или микроскоп Бринелля. Производится два перпендикулярных по направлению измерения диаметров отпечатка. Определив среднеарифметический диаметр, по тарировочной кривой «прочность — диаметр отпечатка» находят прочность бетона.
Молоток Физделя основан на использовании пластических деформаций строительных материалов. При ударе молотком по поверхности конструкции образуется лунка, по диаметру которой и оценивают прочность материала. То место конструкции, на которое наносят отпечатки, предварительно очищают от штукатурного слоя, затирки или окраски.
Процесс работы с молотком Физделя заключается в следующем: правой рукой берут за конец деревянной рукоятки, локоть опирают о конструкцию. Локтевым ударом средней силы наносят 10-12 ударов на каждом участке конструкции. Расстояние между отпечатками ударного молотка должно быть не менее 30 мм. Диаметр образованной лунки измеряют штангенциркулем с точностью до 0,1 мм по двум перпендикулярным направлениям и принимают среднее значение. Из общего числа измерений, произведенных на данном участке, исключают наибольший и наименьший результаты, а по остальным вычисляют среднее значение.
Прочность бетона определяют по среднему измеренному диаметру отпечатка и тарировочной кривой, предварительно построенной на основании сравнения диаметров отпечатков шарика молотка и результатов лабораторных испытаний на прочность образцов бетона, взятых из конструкции по указаниям ГОСТ 28570-90 или специально изготовленных из тех же компонентов и по той же технологии, что материалы обследуемой конструкции.
Поставляется со свидетельством о калибровке
