Система измерения толщины волокна с микроскопом МТ 580

Система измерения толщины волокна с микроскопом МТ 580

Система предназначена для автоматизации определения геометрических размеров объектов под микроскопом: определение диаметра волокна и капиллярности полого волокна в лабораторных и цеховых условиях. Применение Системы позволяет исключить ручные, субъективные, низко производительные операции визуального определения показании шкалы измерительного лимба, ручной записи вычисления.
Позволяет автоматически производить вычисления статистических данных по волокну:
-среднего значения и коэффициента вариации;

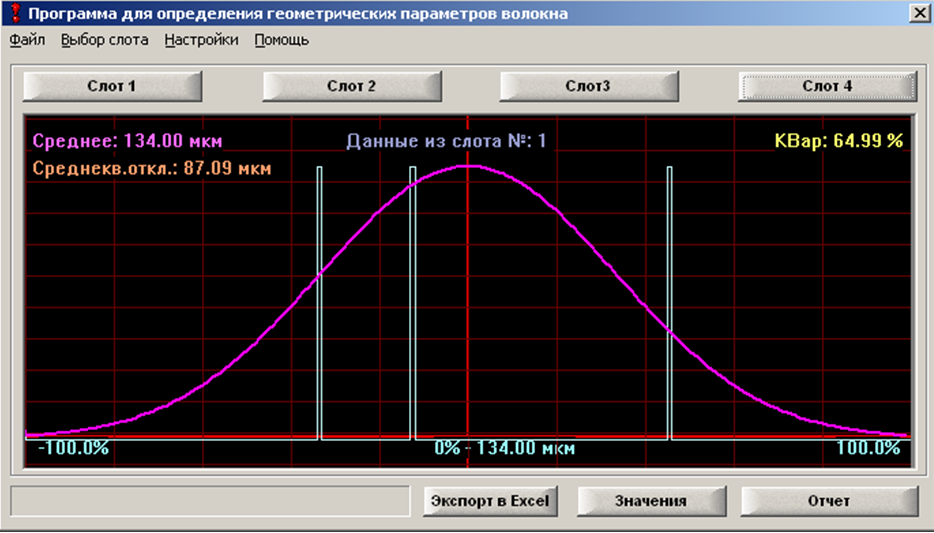

-построение гистограммы распределения каждого показателя;
Укладывают объект на предметном стекле для измерения геометрических размеров перемещением ИЛ по вертикальной координата. Поворотом ИЛ совмещают индикаторную метку микроскопа с начальной контролируемой геометрической точкой объекта и нажимают кнопку «запись». Последующими поворотами ИЛ совмещают последовательно следующие контролируемые точки с индикаторной меткой с последовательным запоминанием координат контролируемого объекта нажатием кнопки (запись). Например, для полого волокна запоминают четыре координаты внешнего и внутреннего диаметров. Записывают заданное количества измерений.  Ноутбук поставляется по отдельному заказу.

Увеличение микроскопа	40-1600
Питание системы	220В±10%, (50±1)Гц
Диапазон измерения	1-1000мкм
Габаритные размеры, мм, не более:
электронного блока	200х110х60
микроскопа	260х160х360
Вес, кг, не более
электронного блока	1
микроскопа	5
В комплект поставки системы входят:
Система измерения толщины волокна с микроскопом МТ 580	1 шт.
Руководство по эксплуатации. Паспорт МТ 580	1 шт.
Микроскоп БИОМЕД (комплект поставки в соответствии с техническим паспортом)	1 шт.
Технический паспорт и гарантии изготовителя на микроскоп БИОМЕД	1 шт.
Программное обеспечение (на флеш-диске MEGA USB)	1 шт.
Микрометр окулярный винтовой 1-16х	1 шт.
Техническое описание и инструкция по эксплуатации на 1-16х	1 шт.
Паспорт на МОВ с отметкой о первичной поверке	1 шт.
МОВ Методика поверки	1 шт.
Сетевой адаптер	1 шт.
Кабель модемный (9F-9M) для подключения к компьютеру	1 шт.
Упаковочная коробка	1 шт.

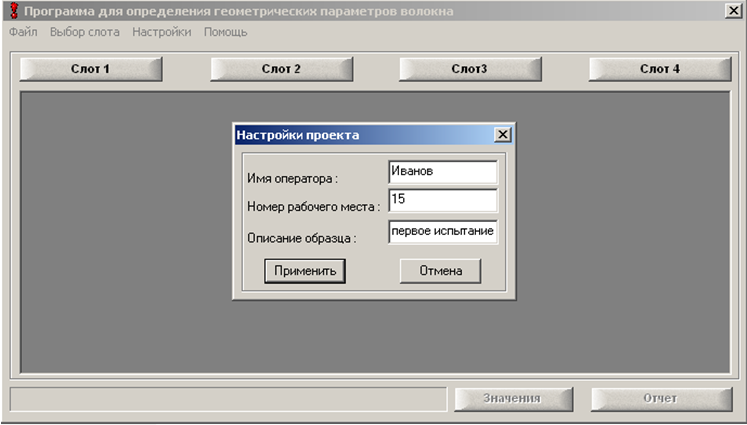

Программа "Volokno"



-Транспортировка оборудования до Заказчика;
-Проведение пуско-наладочных работ с последующим обучением представителей Заказчика работе на оборудовании;
-Гарантийные обязательства - 12 месяцев со дня подписания акта сдачи-приемки выполненных работ.
