Отчет о проведении сличительных испытаний тканей на стойкость к истиранию на приборе МТ-194 (типа ДИТ-2М)
УЧРЕЖДЕНИЕ "ЦЕНТР "СКС" (НЕКОММЕРЧЕСКАЯ ОРГАНИЗАЦИЯ) НАУЧНО - ИСПЫТАТЕЛЬНЫЙ ЦЕНТР "ШЕЛК" НИЦ "ШЕЛК"
Аттестат аккредитации № RA.RU.21ЛТ16 от 18.03.2016 125167, Москва, ул.Степана Супруна, 9 Тел. (8 495) 612 7224 факс (8 495) 656 4451 e-mail: info@sqs-centre.ru
__________________________________________________________________________________
ОТЧЕТ О ПРОВЕДЕНИИ СЛИЧИТЕЛЬНЫХ ИСПЫТАНИЙ
1. Основание для проведения сличительных испытаний
- инициатива партнеров (сторонних организаций)
2. Дата проведения сличительных испытаний 04.12.2019 - 10.12.2019
3. Нормативный документ на методику испытаний
ГОСТ 18976-73 "Ткани текстильные. Метод определения стойкости к истиранию"
4. Сведения об испытательном оборудовании
4.1. Устройство для испытания тканей на стойкость к истиранию (типа ДИТ-2М) МТ-194, заводской номер 194.39, изготовитель ООО "Метротекс", 2018, - рис. 1

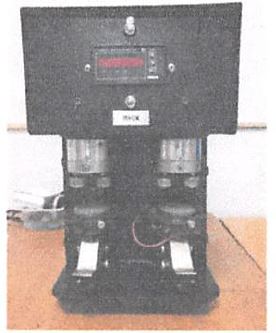

Рис. 1. Устройство для испытания тканей на стойкость к истиранию МТ -194
4.2. Прибор для определения стойкости к истиранию по плоскости ДИТ-М, изготовитель - Экспериментальный завод "ЦНИИЛВ", 1976 - рис. 2

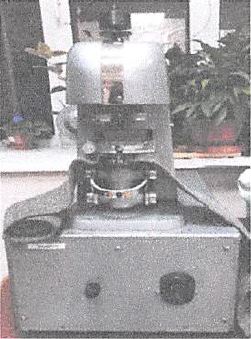

Рис. 2. Прибор для определения стойкости к истиранию ДИТ-М
4.3. Прибор для определения стойкости к истиранию по плоскости ИТ-ЗМ-1, изготовитель - Экспериментальный завод "ЦНИИЛВ", 1972 - рис. 3
Рис. 3. Прибор для определения стойкости к истиранию по плоскости ИТ-ЗМ-1
5. Место проведения сличительных испытаний
Научно-испытательный центр "ШЕЛК" Учреждения "Центр "СКС", 125167, Москва, ул. Степана Супруна, д. 9
Дата доставки устройства МТ-194, серийный номер 194.39 в НИЦ "ШЕЛК" Учреждения "Центр "СКС" - 02.12.2019. Упаковка - полимерная пленка, комплектность устройства - в соответствии с Руководством по использованию и Паспортом. Прибор при доставке был заправлен абразивным сукном темно-коричневого цвета со следами многократного (длительного) использования.
6. Сведения об условиях проведения испытаний
6.1. Климатические условия выдерживания элементарных проб и проведения испытаний - по ГОСТ 10681-75 "Материалы текстильные. Климатические условия для кондиционирования и испытания проб и методы их определения"
6.2. Размер элементарной пробы - кружок диаметром 27±1 мм
6.3. Количество элементарных проб - не менее 10, выкроенных по ГОСТ 18976, п. 1.4
6.4. Абразивный материал - серошинельное сукно артикула 6405 по ГОСТ 27542-87 без содержания синтетических волокон
6.5. При проведении сличительных испытаний абразив использовали с двух сторон
6.6. Информация о частоте смены абразива приведена в разделе "Результаты испытаний"
7. Сведения об объектах испытаний
7.1. Ткань хлопковая стандартная смежная по ГОСТ 28093, Хлопок - 100%, поверхностная плотность - 117 г/м2, белая
7.2. Ткань костюмная, арт. 1-36320R (КА-20) , в клетку
7.3. Ткань подкладочная, ПЭ - 100%, поверхностная плотность - 98 г/м2, черная
8. Результаты испытаний
8.1. Проверка абразива из серошинельного сукна арт. 6405 (без вложения синтетических волокон) по ГОСТ 9913 (Приложение 1)
Результаты испытания трех элементарных проб эталонной ткани – чисто-шерстяной ткани "Бостон" арт. 1203 - таблица 1
Таблица 1
|
Обозначение элементарных проб |
Результат испытания, циклы |
|
1-ая проба |
12 506 |
|
2-ая проба |
11 947 |
|
3-ья проба |
13 244 |
|
Среднее значение |
12 566 |
|
Размах варьирования |
1 297 |
|
СКО |
650 |
Заключение: результаты испытания трех элементарных проб эталонной ткани - чистошерстяного "Бостона" арт. 1203 лежат в пределах значений от 10·10³ до 15·10³ циклов истирания, что дает основание считать абразив пригодным.
8.2 Ткань хлопковая стандартная смежная, Хлопок - 100%, поверхностная плотность - 117 г/м2, белая - таблица 2
Количество элементарных проб - по 40 на приборах ДИТ-М и МТ-194 и 20 - на приборе ИТ-ЗМ-1
Абразив меняли после 4 000 - 5 000 циклов истирания
Таблица 2
|
Испытательное оборудование |
|||||
|
Обозначение параметра |
МТ-194 |
ДИТ-М |
ИТ-ЗМ-1 |
||
|
Левая головка |
Правая головка |
Левая головка |
Правая головка |
||
|
Результат испытания элементарной пробы,циклы |
754 |
786 |
1078 |
987 |
997 |
|
1071 |
956 |
1492 |
1472 |
1368 |
|
|
1088 |
1126 |
1557 |
1465 |
1267 |
|
|
1502 |
1187 |
1056 |
845 |
923 |
|
|
1332 |
1046 |
1366 |
1324 |
1471 |
|
|
781 |
792 |
1493 |
1485 |
1354 |
|
|
1179 |
1108 |
931 |
997 |
1273 |
|
|
1155 |
1397 |
1289 |
1254 |
1308 |
|
|
1432 |
1257 |
1305 |
1374 |
1568 |
|
|
1233 |
1407 |
1063 |
963 |
904 |
|
|
Среднее значение |
1153 |
1106 |
1263 |
1217 |
1243 |
|
Размах варьирования |
678 |
621 |
626 |
640 |
664 |
|
СКО |
247 |
219 |
219 |
245 |
181 |
|
Коэффициент вариации,% |
21 |
20 |
17 |
20 |
15 |
Внешний вид элементарных проб после испытаний
|
|
|
|
|
|
МТ - 194 - левая |
МТ — 194 - правая |
ДИТ-М - левая |
ДИТ-М - правая |
ИТ-ЗМ-1 |
8.3. Ткань костюмная, арт. 1-36320R (КА-20) , в клетку - таблица 3
Количество элементарных проб - 12 на приборе МТ-194 и 10 - на приборе ИТ-ЗМ-1
Абразив меняли после каждой заправки
Таблица 3
|
Испытательное оборудование |
|||||
|
Обозначение параметра |
МТ-194 |
ДИТ-М |
ИТ-ЗМ-1 |
||
|
Левая головка |
Правая головка |
Левая головка |
Правая головка |
||
|
Результат испытания элементарной пробы,циклы |
5488 |
6210 |
- |
- |
4793 |
|
4874 |
5515 |
- |
- |
6088 |
|
|
5673 |
4955 |
- |
- |
5581 |
|
|
- |
- |
- |
- |
6120 |
|
|
- |
- |
- |
- |
5623 |
|
|
Среднее значение |
5345 |
5560 |
- |
- |
5641 |
|
Размах варьирования |
799 |
1255 |
|
|
1327 |
|
С КО |
418 |
629 |
- |
- |
370 |
|
Коэффициент вариации,% |
8 |
11 |
|
|
7 |
Внешний вид элементарных проб после испытаний
|
|
|
|
|
|
МТ - 194 - левая |
МТ — 194 - правая |
ДИТ-М - левая |
ДИТ-М - правая |
ИТ-ЗМ-1 |
8.4. Ткань подкладочная, ПЭ - 100%, поверхностная плотность - 98 г/м2, черная - таблица 4. Количество элементарных проб - по 12 на приборах ДИТ-М и МТ-194 Абразив меняли после каждой заправки
Таблица 4
|
Испытательное оборудование |
|||||
|
Обозначение параметра |
МТ - 194 |
ДИТ-М |
ИТ-ЗМ-1 |
||
|
Левая головка |
Правая головка |
Левая головка |
Правая головка |
||
|
Результат испытания элементарной пробы, циклы |
2217 |
2034 |
1889 |
2065 |
- |
|
2243 |
1759 |
1730 |
1707 |
- |
|
|
1510 |
2194 |
1543 |
1602 |
- |
|
|
Среднее значение |
1990 |
1996 |
1721 |
1791 |
- |
|
Размах варьирования |
733 |
435 |
346 |
463 |
- |
|
СКО |
416 |
220 |
173 |
243 |
- |
|
Коэффициент вариации % |
21 |
11 |
10 |
14 |
- |
Внешний вид элементарных проб после испытаний
|
|
|
|
|
|
МТ-194 - левая |
МТ-194 - правая |
ДИТ-М - левая |
ДИТ-М - правая |
ИТ-ЗМ-1 |
9. Итоговые статистические характеристики результатов сличительных испытаний
Таблица 5
|
Характеристика результата испытаний |
Испытательное оборудование |
||
|
МТ -194 |
ДИТ-М |
ИТ-ЗМ-1 |
|
|
Ткань хлопковая стандартная смежная |
|||
|
Среднее значение, циклы |
1129 |
1254 |
1243 |
|
Размах варьирования, циклы |
748 |
712 |
664 |
|
СКО, циклы |
228 |
227 |
181 |
|
Коэффициент вариации, % |
20 |
19 |
15 |
|
Ткань костюмная |
|||
|
Среднее значение, циклы |
5453 |
- |
5641 |
|
Размах варьирования, циклы |
1336 |
- |
1327 |
|
СКО, циклы |
359 |
- |
370 |
|
Коэффициент вариации, % |
7 |
- |
7 |
|
Ткань подкладочная |
|||
|
Среднее значение, циклы |
1993 |
1756 |
- |
|
Размах варьирования, циклы |
748 |
522 |
- |
|
СКО, циклы |
228 |
147 |
- |
|
Коэффициент вариации, % |
12 |
8 |
- |
10. Выводы и заключения
10.1. Различия в полученных результатах испытаний трех тканей на приборах МТ-194 (ООО "МЕТРОТЕКС"), ДИТ-М (Экспериментальный завод "ЦНИИЛВ") и ИТ-ЗМ-1 (Экспериментальный завод "ЦНИИЛВ") носят статистический характер
10.2. Устройство для испытания тканей на стойкость к истиранию (типа ДИТ-2М) МТ 194, серийный номер - 194.39, изготовитель ООО "Метротекс", может быть использовано для работы в испытательной лаборатории.
Руководитель НИЦ "ШЕЛК" Севостьянова Ю.Я.
* размещена копия отчета от 11.12.2019 г.
