Прибор для определения коэффициента закручивания и испытаний на предварительное натяжение высокопрочных болтокомлектов МТ 362

Прибор для определения коэффициента закручивания и испытаний на предварительное натяжение высокопрочных болтокомлектов МТ 362
Артикул:
МТ 362
Ед. измерения:
шт
Есть в наличии
Количество:
Наименование

Прибор для определения коэффициента закручивания и испытаний на предварительное натяжение высокопрочных болтокомлектов МТ 362
Стандарты

ГОСТ 32484.2-2013, EN 14399-2:2005, ГОСТ Р 52643-2006, ГОСТ Р 53664-2009, ГОСТ ISO 16047-2015
Описание и принцип работы

Принцип испытания заключается в затягивании болтокомплекта и измерение в процессе натяжения усилия натяжения, угол поворота между гайкой и болтом, крутящего момента, удлинение болта. Коэффициент закручивания определяют измерением фактического крутящего момента, приложенного к гайке в момент достижения в теле болта нормативного усилия натяжения
Технические характеристики

  МТ 362.1 МТ 362.2 МТ 362.3 МТ 362.4
Максимальная нагрузка, кН 500 1200 1500 2000
Диаметр испытываемых болтов, мм M16-M30 M24-M48 M36-M56 M33-M64
Длина болта, мм 50-280 65-450 130-450 130-500
Точность измерения усилия натяжения, % 1 1 1 1
Точность измерения угла поворота, %  1 1 1 1
Точность измерения крутящего момента, % 1 1 1 1
Точность измерения удлинения болта, мм 0,01 0,01 0,01 0,01
Диапазон измерения крутящего момента, Нм 20-2000 40-4000 200-20000 300-30000
Регулируемая скорость вращения при затяжке, об/мин (*) 0,1-1 0,1-1 0,1-1 0,1-1
Температура окружающей среды ,° С +10...35 +10...35 +10...35 +10...35
Габаритные размеры, мм 1800×500×410   3200×890×1200 3200x890x1200 3500x1200x1250
Напряжение питания, В 220 220 380 380
Вес, кг 650 3000 3000 7000
* - при дополнительном запросе возможно увеличение  до 10 об/мин

В комплекте набор прокладок в соответствии с таблицей №2 ГОСТ 32484.2-2014 на все виды испытательных болтов
В комплекте набор головок (пример для МТ 362.1)
диаметр резьбы, мм размер под ключ, мм
М16 27
М20 34
М22 36
М24 41
М27 46
М30 50



Вычислительный блок с ЖК дисплеем:

-Цифровое отображение нагрузки

-Цифровое отображение момента затяжки

-Цифровое отображение угла поворота

-Цифровое отображение деформации

-Отображение скорости затяжки

-Обнуление всех каналов

-Калибровка датчика усилия

-Калибровка датчика момента

-Результаты измерения: Коэффициент закручивания/ Нормативное усилие натяжения/ Значение крутящего момента/ Значение деформации/Значение угла поворота между гайкой и болтом

Программное обеспечение:

-Цифровое отображение нагрузки

-Цифровое отображение момента затяжки

-Цифровое отображение деформации

-Обнуление всех каналов

-Результаты измерения в виде графиков и отчетов: Коэффициент закручивания/ Нормативное усилие натяжения/ Значение крутящего момента/ Значение удлинения/Значение угла поворота между гайкой и болтом

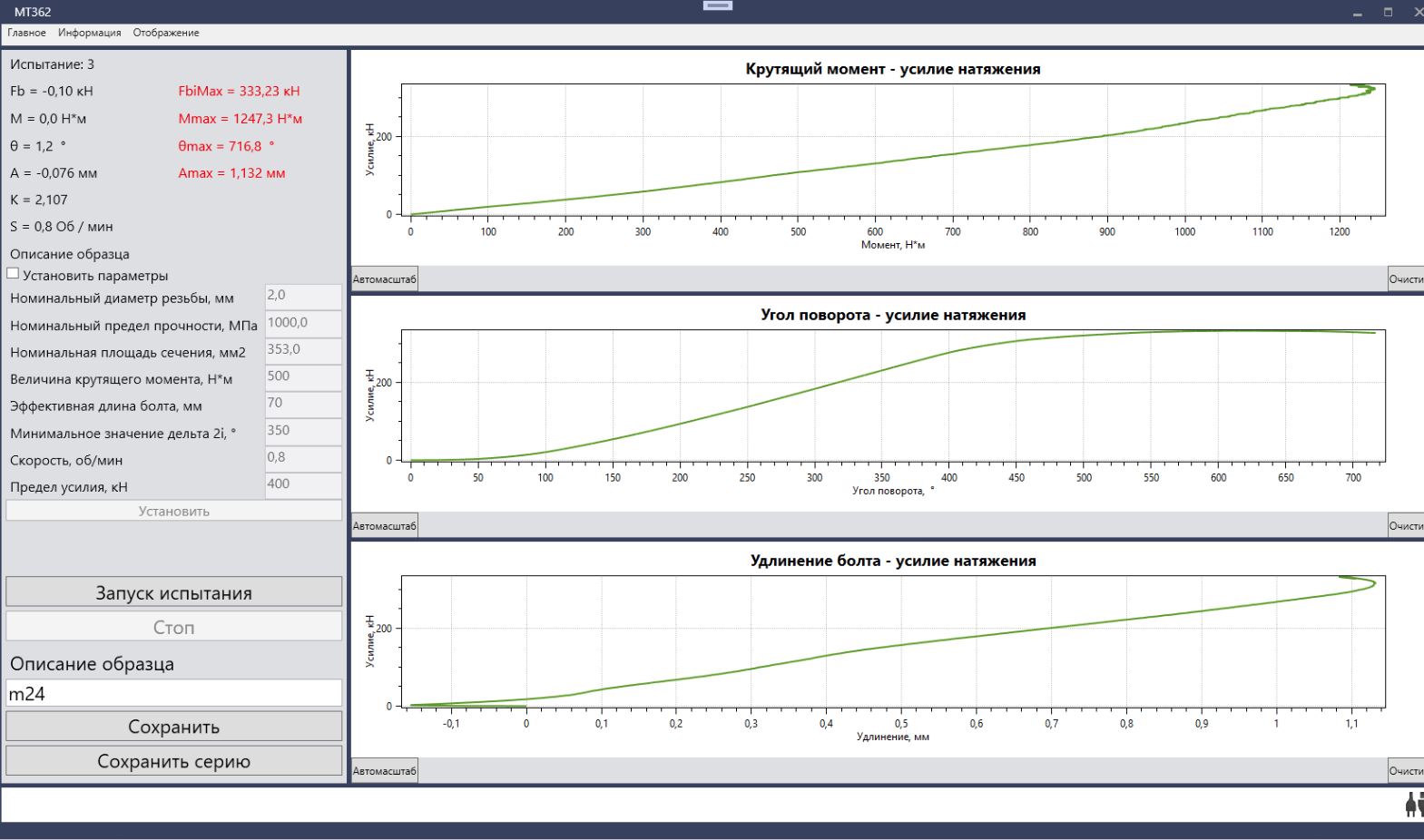

-Строятся диаграммы:

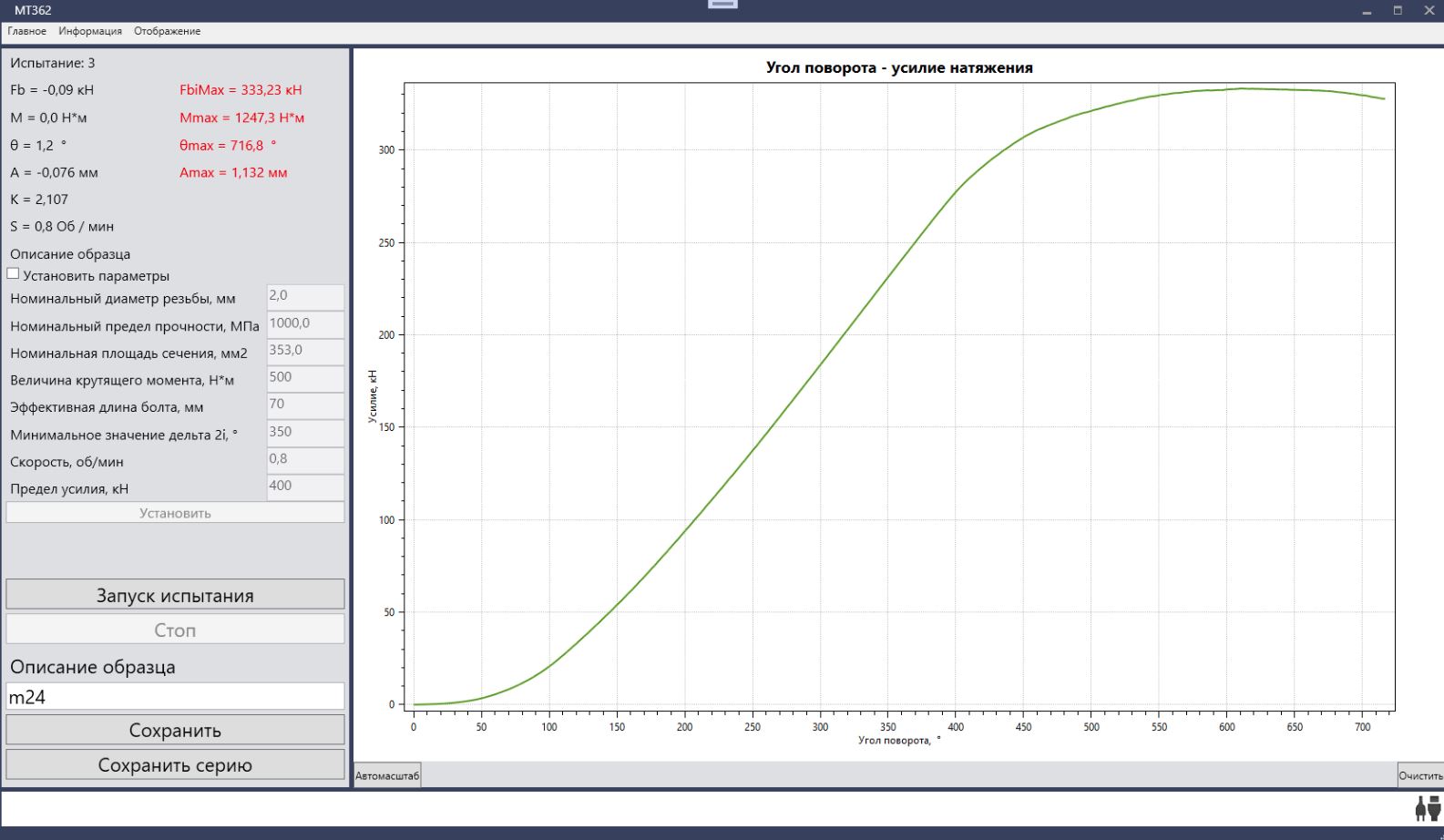

«угол поворота —усилие натяжения»  Для данной диаграммы будут получены значения угла поворота гайки в моменты достижения усилия предварительного натяжения, максимального усилия, достигнутого во время испытания, угловая разность, соответствующая точке, при которой достигнуто максимальное усилие натяжения, угловая разность, соответствующая точке, в которой испытание было остановлено. В отчет выводятся следующие значения: Fp, Qpi, Q1i, Q2i, Fbi(Q2i), ∆Q1i, ∆Q2i

«крутящий момент — усилие натяжения»  Для данной диаграммы будет определено индивидуальное значение усилия натяжения при заданной величине крутящего момента. В отчет выводятся следующие значения: Ki, Vk, Sk

«удлинение болта - усилие натяжения»  Для данной диаграммы будет определено индивидуальное значение усилия натяжения болта, соответствующее остаточному удлинению болта 0,2% от эффективной длины предварительно натянутого болта. В отчет выводятся следующие значения: Fbi0.2%, A

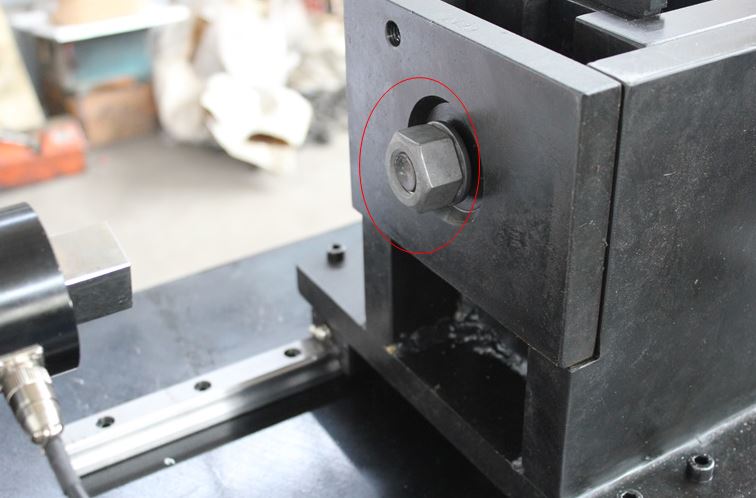

Схема подготовки  болтокомплекта к испытанию













Видеообзор


Сервисные услуги

-Транспортировка оборудования до Заказчика;
-Проведение пуско-наладочных работ с последующим обучением представителей Заказчика работе на оборудовании;
-Гарантийные обязательства - 12 месяцев со дня подписания акта сдачи-приемки выполненных работ.
  • ГОСТ
    ГОСТ 22356-77, ГОСТ 32484.2-2013, ГОСТ 32484.3-2013, ГОСТ 32484.4-2013, ГОСТ 32484.5-2013, ГОСТ 32484.6-2013, ГОСТ Р 52643-2006, ГОСТ Р 53664-2009
  • ISO
    ГОСТ ISO 16047-2015
  • ASTM
    ASTM A325, ASTM F1852
  • EN
    EN 14399-2-2005, EN 14399-3-2005, EN 14399-4-2005, EN 14399-5-2005, EN 14399-6-2005

Возможности программы:
1. Проведение испытания
2. Сохранение отчетности
3. Сохранение серии испытаний
4. Ручной ввод параметров испытаний с ЖКИ

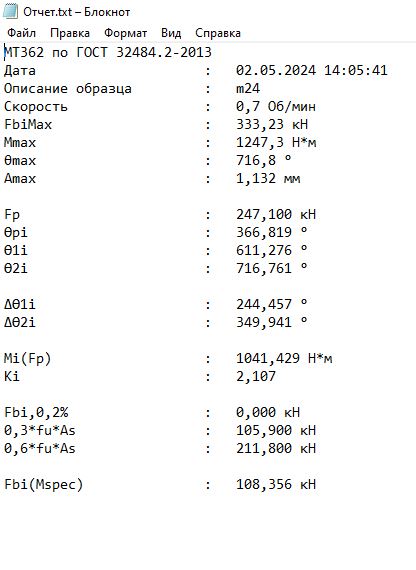

5. Отчеты о проведении испытаний на ПК
