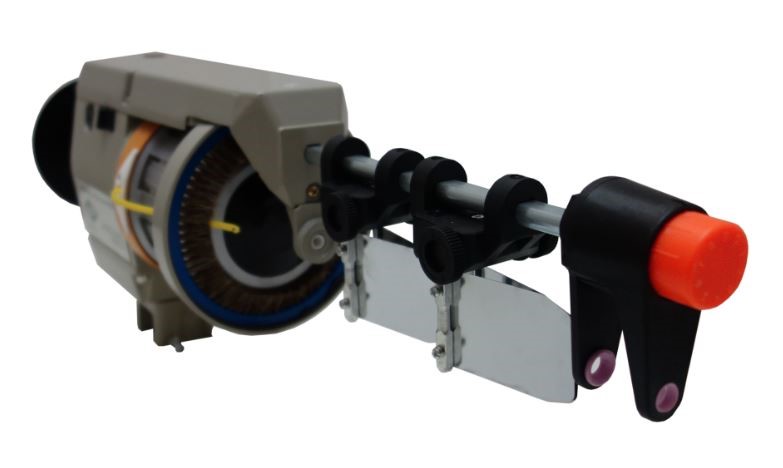

Накопитель уточной нити на ткацкие станки МТ 651
Накопитель уточной нити на ткацкие станки МТ 651
Артикул:
МТ 651
Ед. измерения:
шт
Есть в наличии
Количество:
Наименование
Накопитель уточной нити на ткацкие станки с блоком управления МТ 651. По заказ поставляем DCW-3
Управление
Подключение производится от блока питания с возможностью подключения к нему до 8 накопителей
Описание и принцип работы
Накопитель уточной нити предназначен для уменьшения натяжения нити и снижения обрывности уточной нити, может применяться на различных типах ткацких станков. Накопитель выполняет следующие функции:
– плавная регулировка скорости схода утка при изменении скорости ткацкой машины,
– шаговая укладка нити на барабане,
– контроль обрывности нити,
– возможность использования нити с S и Z круткой.
Питание накопителя осуществляется через блок питания (в комплект поставки не входит) от сети 380В±10%, 50-60Гц. Накопитель уточной нити на ткацкие станки состоит из блока питания и накопителя.
Накопитель связан с блоком питания посредством жгута из проводов через разъем. После подачи напряжения в блок питания при помощи трёхфазного включателя, расположенного на его правой стенке, необходимо дополнительно включить выключатель питания на левой стенке накопителя. При заправленной уточной нити нитеводитель приходит во вращательное движение и на барабане с определенным шагом укладывается уточная нить. После создания резерва нити (укладки нити на барабане до второго датчика накопления нити) накопитель останавливается. При пуске станка в работу резерв нити уменьшается, из-под датчика слой нити уходит, и накопитель автоматически включается в работу. Датчики накопления поддерживают необходимую скорость накопления нити.
При обрыве нити между накопителем и бобиной под аварийным датчиком будет отсутствовать резерв нити, вследствие чего накопителем вырабатывается сигнал на останов станка, который осуществляется при помощи нормально разомкнутых контактов реле.
– плавная регулировка скорости схода утка при изменении скорости ткацкой машины,
– шаговая укладка нити на барабане,
– контроль обрывности нити,
– возможность использования нити с S и Z круткой.
Питание накопителя осуществляется через блок питания (в комплект поставки не входит) от сети 380В±10%, 50-60Гц. Накопитель уточной нити на ткацкие станки состоит из блока питания и накопителя.
Накопитель связан с блоком питания посредством жгута из проводов через разъем. После подачи напряжения в блок питания при помощи трёхфазного включателя, расположенного на его правой стенке, необходимо дополнительно включить выключатель питания на левой стенке накопителя. При заправленной уточной нити нитеводитель приходит во вращательное движение и на барабане с определенным шагом укладывается уточная нить. После создания резерва нити (укладки нити на барабане до второго датчика накопления нити) накопитель останавливается. При пуске станка в работу резерв нити уменьшается, из-под датчика слой нити уходит, и накопитель автоматически включается в работу. Датчики накопления поддерживают необходимую скорость накопления нити.
При обрыве нити между накопителем и бобиной под аварийным датчиком будет отсутствовать резерв нити, вследствие чего накопителем вырабатывается сигнал на останов станка, который осуществляется при помощи нормально разомкнутых контактов реле.
Технические характеристики
Скорость сматывания нити с паковки, м утка/мин | 500-1400 |
Регулируемый шаг раскладки витков при намотке, мм | 0-2 |
Линейная плотность перерабатываемой пряжи, текс | 4-1000 |
Возможность использования нити с S и Z круткой | есть |
Потребляемая мощность, Вт | до 100 |
3-фазное напряжение питания, В | 380±10% |
Габаритные размеры накопителя, не более, мм | 200х170х700 |
Масса накопителя, не более, кг | 7 |
В комплект поставки накопителя входят: | |
Накопитель уточной нити МТ 651 | 1 шт. |
Упаковка | 1 шт. |
Руководство по эксплуатации. Паспорт | 1 шт. |
Сервисные услуги
-Транспортировка оборудования до Заказчика;
-Проведение пуско-наладочных работ с последующим обучением представителей Заказчика работе на оборудовании;
-Гарантийные обязательства - 12 месяцев со дня подписания акта сдачи-приемки выполненных работ.
-Проведение пуско-наладочных работ с последующим обучением представителей Заказчика работе на оборудовании;
-Гарантийные обязательства - 12 месяцев со дня подписания акта сдачи-приемки выполненных работ.
