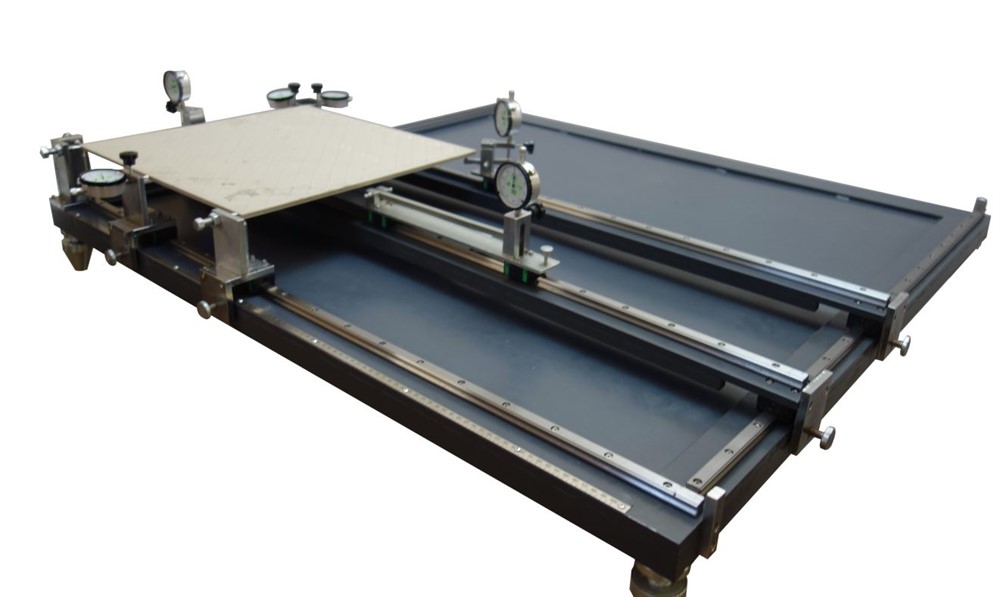

Стенд для измерения отклонения от прямолинейности граней, косоугольности и кривизны поверхности плитки керамической МТ 975
Стандарты

ГОСТ 27180-2019 п.5.3, ISO 10545-2:2018 ч.2
Описание и принцип работы

На стенде возможно производить следующие измерения:

Измерение прямолинейности граней
Измерение косоугольности
Измерение кривизны лицевой поверхности плиток (выпуклость/вогнутость и коробление)

Измерение прямолинейности граней
Калибровочную плиту точно располагают в измерительном устройстве, а показания индикатора перемещения устанавливают на начало отсчета. После удаления калибровочной плиты керамическую плитку лицевой поверхностью укладывают на установочные штифты измерительного прибора и в середине грани снимают показания индикатора перемещения. Квадратную керамическую плитку поворачивают таким образом, чтобы получить четыре измерения. Данный процесс повторяют с каждой измеряемой керамической плиткой. Измерения проводят с точностью до 0,1 мм. Результатом определения является максимальное отклонение от прямолинейности относительно рабочего размера, в процентах и миллиметрах.

Измерение косоугольности
Калибровочную плиту точно располагают в измерительном устройстве, а показания индикатора перемещения устанавливают на начало отсчета. После удаления калибровочной плиты керамическую плитку лицевой поверхностью укладывают на установочные штифты измерительного прибора и на удалении 5 мм от угла снимают показания индикатора. Квадратную керамическую плитку поворачивают таким образом, чтобы получить четыре измерения. Данные измерения проводят на всех испытуемых квадратных керамических плитках. Измерения проводят с точностью до 0,1 мм. Результатом определения является максимальное отклонение от прямоугольности относительно рабочего размера, в процентах и миллиметра

Измерение кривизны лицевой поверхности плиток (выпуклость/вогнутость и коробление)
Середина каждого установочного штифта должна находиться на расстоянии 10 мм от грани керамической плитки, а два внешних индикатора перемещения, должны быть на расстоянии 10 мм от граней керамической плитки. Три индикатора перемещения устанавливают на начало отсчета. После удаления калибровочной плиты керамическую плитку с гладкой лицевой поверхностью устанавливают в измерительное устройство лицевой поверхностью вниз, с рельефной лицевой поверхностью - лицевой поверхностью вверх и снимают показания трех индикаторов. Квадратные керамические плитки поворачивают таким образом, чтобы по каждой характеристике получить четыре измерения.
Для измерения коробления с помощью щупов и калибровочной плиты измерение проводят следующим образом. Плитку укладывают на калибровочную плиту размером не менее размера керамической плитки лицевой или монтажной стороной в зависимости от того, в какую сторону выгнут угол, таким образом, чтобы три из четырех углов измеряемой плитки плотно прижимались к калибровочной плите, и щупом измеряют зазор между плоскостью калибровочной плиты и четвертым углом плитки. Данную процедуру повторяют со всеми углами плитки.
По каждой керамической плитке устанавливают максимальную выпуклость/вогнутость по центру, выпуклость/вогнутость граней и коробление . Измерения проводят с точностью до 0,1 мм.
Технические характеристики

Индикатор часового типа, шт 6
Точность измерения, мм ±0,1
Диапазон измерения регулируемый (на заказ), мм от 200х150 до 1000х1000
Калибровочная алюминиевая пластина, мм 1000х1000
(Заказывается по отдельно) 800х800
  600х600
  500х500
  400х400
  300х300
  300х250
По отдельному заказу, возможно оснащение электронными
индикаторами перемещения, с выводом результатов измерения на ПК
Сервисные услуги

-Транспортировка оборудования до Заказчика;
-Проведение пуско-наладочных работ с последующим обучением представителей Заказчика работе на оборудовании;
-Гарантийные обязательства - 12 месяцев со дня подписания акта сдачи-приемки выполненных работ.
